实验能力

围绕核电、火电等工业领域中服役管道和材料在高温高压高流速水汽及复杂载荷作用下所遇到的腐蚀、应力腐蚀、腐蚀疲劳、微动磨损和流动加速腐蚀等失效行为，建设了三套能够真实模拟核电和火电站中管道等构件实际服役工况的大型试验装置，实现模拟亚临界和超（超）临界水汽环境中对管道、CT、圆棒等形式试样进行恒载、慢拉伸、低频疲劳（正弦波/三角波/梯形波/随机波/组合波）等多种模式加载试验，结合配套的在线监测和离线分析装置，开展核电站、火电站中关键构件的各种损伤模式的机理研究和服役安全评价技术研究。



装置参数

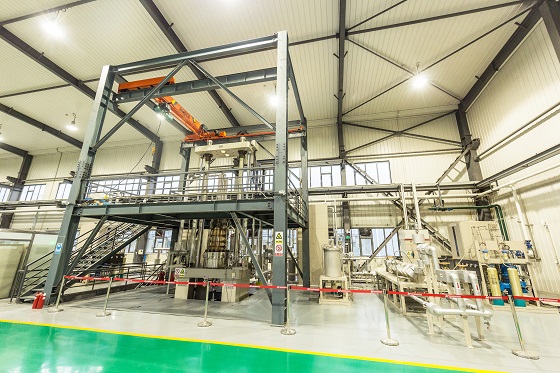

亚临界高流速管道腐蚀加载试验装置：

-高压釜容积：280L

-结构：双回路循环水

-最高试验温度/压力：350℃/20MPa

-最高流量：内回路5000L/h，外回路1000L/h

-水化学控制：DO、DH、pH、电导率

-最大载荷：50/250kN（可互换式）

-加载速度：0.0001~1mm/min

-加载模式：SSRT、CL、CLF

-试样类型：CT（1~3T）、管状、圆棒、片状及复杂构件

-FAC试验段：4m×n段（可扩展式）

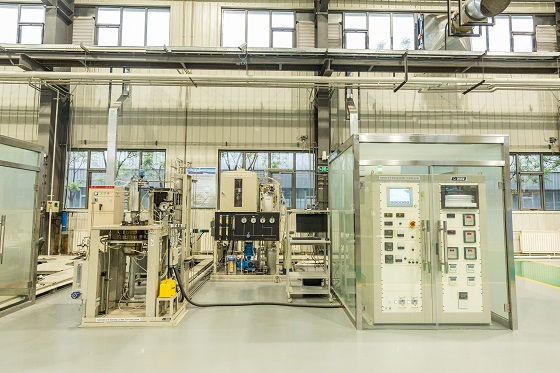

超临界水环境腐蚀加载试验装置：

-结构：双回路并联

-最高流量：高压釜回路5L/h，管道加载回路60L/h

-高压釜容积：2.5L

-最高试验温度/压力：650℃/35MPa

-水化学控制：DO、DH、pH、电导率

-最大载荷：高压釜加载系统20kN，管道加载系统20/150kN（可互换式）

-加载速度：0.0001~1mm/min

-加载模式：SSRT、CL、CLF

-试样类型（高压釜加载系统）：CT（0.5T）、圆棒、片状

-试样类型（管道加载系统）：管道

-FAC试验段：0.4m×3段

亚临界水环境旋转电极腐蚀试验装置：

-高压釜容积：3.5L

-最高试验温度/压力：350℃/20MPa

-最高转速：2000rpm

-最大线速度：10m/s

-试样类型：片状、弧形



服务领域

核电、火电等能源环境领域

业务咨询

陆老师    010-62332085    lu_yonghao@mater.ustb.edu.cn
